前面我们介绍了《广西顶博发电机组制造:广西顶博发电机组制造I号喷油泵由分泵、油量控制机构、传动机构和泵体四部分》，推荐大家阅读，今天顶博电力为大家介绍I号喷油泵调速器的构造。

  I号喷真空泵变频控速器为机械制造全线式变频控速器，其结购如图如下图所示如下图所示。I号喷真空泵变频控速器重要由驱程件、飞球、变频控速扭簧、传送一有些和控制一有些等构成。I号喷真空泵变频控速器的驱程件为拥有60°。锥面的驱程盘。在驱程盘的外侧有六大沿径向的半扇形凹坑。驱程盘压紧在驱程轴套上而前者连接成分离式，但是经由半圆键和夹紧螺母使其和喷真空泵的凸轮机构轴相邻。

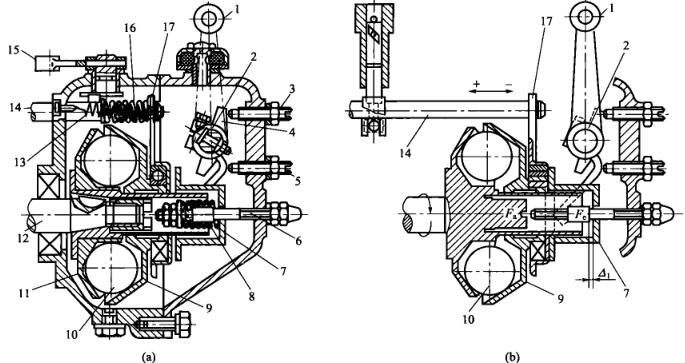

I号喷油泵调速器的构造

1-调速手柄 2-调速弹簧 3-高速限位螺钉 4-调速限位块 5-怠速限位螺钉 6-油量限位螺钉 7-滑套 8-校正弹簧 9-推力盘 10-飞球11-驱动盘 12-凸轮轴 13-启动弹簧14一拉杆 15-停车手柄 16-停车弹簧 17-传动板

  八个半径为25.4mm的飞球置放win7驱动程序软件盘的凹槽体，随win7驱动程序软件盘分着转动。飞球另一个侧为与中线成45°锥面的阻力盘，阻力盘滑套在win7驱动程序软件轴套上。的工作时飞球的离心式力的作用在阻力盘上，其心轴分力Fa.将使阻力盘沿心轴翻转。服装在阻力盘.上的翻转联轴器和传动装置装置板也进而走动。传动装置装置板上面套在提供的油拉杠上，因而提供的油拉杠也进而走动，而改进提供的油量。

  在调速器纵轴上套有一根扭簧，即调速弹簧。扭簧两端压在滑套上，滑套端面则紧靠传动板，当传动板向左移动时，需要克服弹簧的压力。转动调速手柄即可改变扭簧的压力，因而改变了调速器起作用的转速。

  在操纵轴上装有调速限位块它随调速手柄一道转动。顺时针转动调速手柄，使调速限位块上端与高速限位螺钉相碰时，调速弹簧的预紧力最大，对应于柴油机最高转速工况(一般即为标定转速)。反时针转动调速手柄，使限位块下端与怠速限位螺钉相碰，调速弹簀的预紧力最小，对应于柴油机的最低转速工况。
